产品介绍
3/8英吋 简易型涂料输送组合
接液部材质:铝合金
膜片:
| 材质 | 适用温度范围 |
| UPE (U) | +5 to +50°C |
| PTFE (T) | -10 to +100°C |
规格:
| 流体出入口口径 | 3/8” PT(BSP) |
| 气体入口口径 | 1/4” PT(BSP) |
| 气体出口口径 | 1/4” PT(BSP) |
| 最低工作压力 | 0.5 Bar(kgf/cm²) ; 7.25psi |
| 最大工作压力 | 8 Bar(kgf/cm²) ; 116psi |
| 最佳工作压力 | 1.5~3.5 Bar(kgf/cm²) ; 21.75psi~50.76psi |
| 平均吐出量 | 110 ml/cycle |
| 流体最大容许颗粒 | ⌀1.5mm |
| 最大气体流耗量 | 500Liter/Per Min.;17.66 Scfm/Per Min |
| 最大入口垂直扬程 | 6.7m |
| 适用流体 | 可适用处理中和过之水污泥、喷涂用油漆、印刷油墨、低黏度树脂等一般中性流体，亦可使用在有机溶剂、石油、汽油输送。该机种因应油墨输送业者另有双进双出机种可选择，欢迎来电洽询。 |
| 泵浦本体规格 | 3/8” | 1/2” | 3/4” |
| 泵浦接液部材质 | 铝合金 | 铝合金 | 铝合金 |
| 储压桶规格 | 圆柱(一进一出) | 圆柱(一进一出) | 圆柱(一进一出) |
| 储压桶尺寸 | Φ63xH153m/m | Φ63xH153m/m | Φ100xH153m/m |
| 入回料软管材质 | PE | PE | NBR耐油管 |
| 吸盘尺寸 | 8.5cm | 8.5cm | 8.5cm |
| 吸盘材质 | 铝合金 | 铝合金 | 铝合金 |
| 吸盘过滤网/材质 | 60目/SUS | 60目/SUS | 60目/SUS |
| 可搭配脚架(G) | V | V | V |
| 最大流量 | 18LPM | 28LPM | 55LPM |

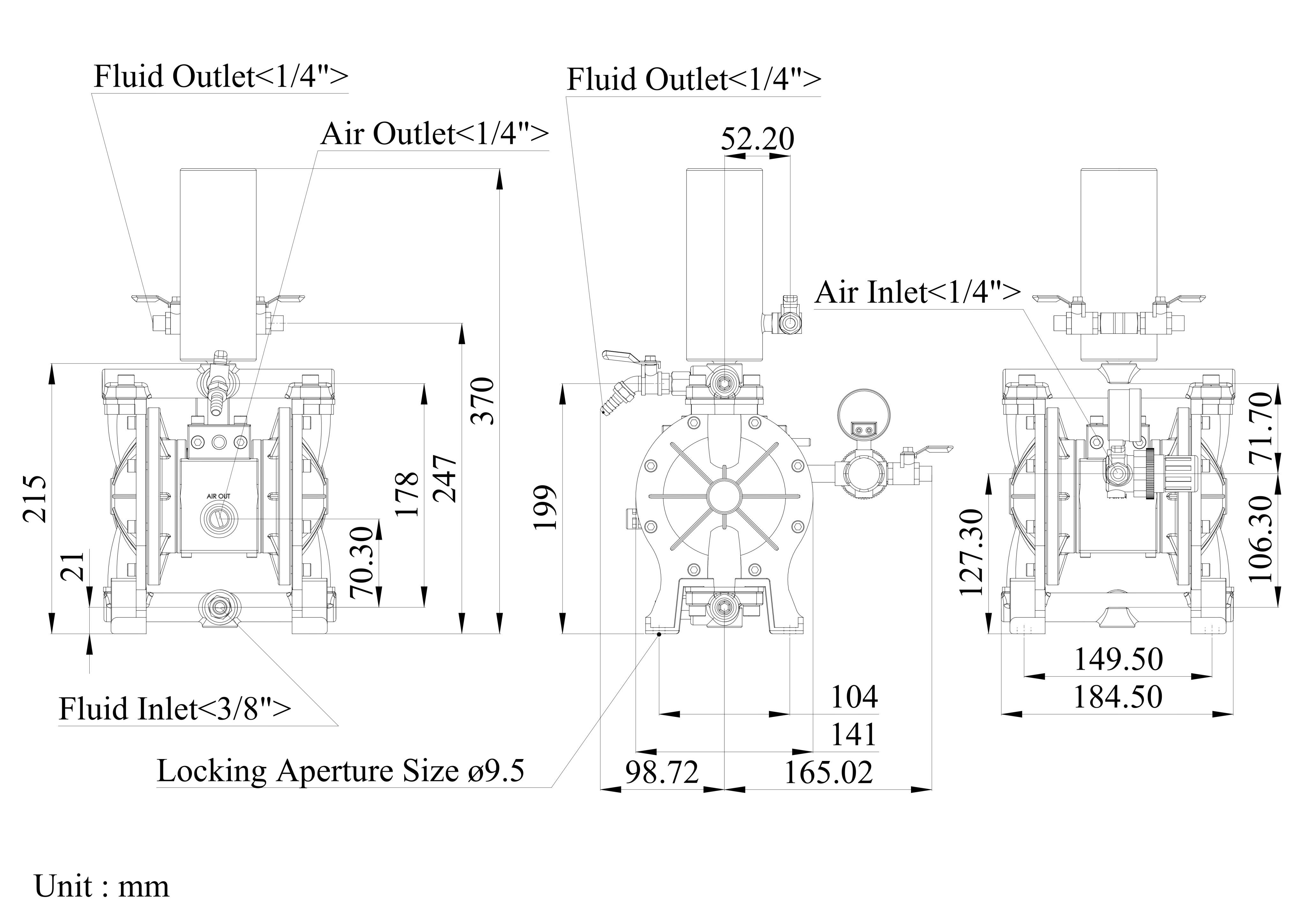

| 型號 | 操作手冊 | 零件分解圖 | 2D外觀尺寸圖 |
| DSP03-ANA-02 | | |
|
| DSP03-ANA-03 | | |
|
